ውስብስብ የታተመ የወረዳ ቦርድ ስብሰባ አምስት የማምረት ፈተና ፈተናዎች

የታተመ የወረዳ ቦርድ ስብሰባ (PCBA) ውስብስብነት እያደገ ነው እና በኤሌክትሮኒክ ማምረቻ ወለል ላይ ጥራት, አስተማማኝነት እና ተግባራዊነት ለማረጋገጥ የመሞከር አስፈላጊነት ነው.

በኤሌክትሮኒክስ የሚቻለውን ድንበሮች መግፋታችንን ስንቀጥል፣ አስተማማኝ እና ከፍተኛ አፈጻጸም ያላቸው የኤሌክትሮኒክስ ሥርዓቶች ፍላጎት እያደገ ነው። በውጤቱም, የታተመ የወረዳ ቦርድ ስብሰባ (PCBA) ውስብስብነት እያደገ ነው, እና በኤሌክትሮኒክ ማምረቻ ወለል ላይ ጥራት, አስተማማኝነት እና ተግባራዊነት ለማረጋገጥ የመሞከር አስፈላጊነትም እንዲሁ ነው.

ፈተና #1፡ PCBA ጥግግት መጨመር እና በማምረት ውስጥ ከፍተኛ መጠን ያለው ፍላጎት

የቴክኖሎጂ ግስጋሴ ወደ ፊት ሲሄድ፣ የታመቀ እና ውስብስብ በሆነ መልኩ የተነደፉ መሳሪያዎች ፍላጎት ላይ ከፍተኛ ለውጥ አለ። ይህ በሁለት ቁልፍ እድገቶች ተለይቶ የሚታወቀው በ PCBA ንድፍ ውስጥ ጉልህ የሆነ የዝግመተ ለውጥን አስከትሏል፡

• የመሣሪያው ዝቅተኛነት፣ ለትንንሽ እና ፈጣን የሁሉንም ነገር ፍላጎት እያደገ ምላሽ ለመስጠት። በውጤቱም, ዲዛይነሮች የ PCBA ተግባራትን በንቃት ይጨምራሉ, በዚህም የሙከራ መዳረሻ የሚያስፈልጋቸው ክፍሎችን ይጨምራሉ.

• ከፍተኛ መጠን ያለው PCBA አለ፣ እና የፍተሻ ተደራሽነት መጨመር የማይቀር ቢሆንም፣ ይህ የድምጽ መጠን እድገት በወረዳ ውስጥ ፈተና (ICT) ስርዓቶች ላይ እንቅፋት ፈጥሯል።

እነዚህን ተግዳሮቶች መፍታት ማለት ተጨማሪ የሙከራ ኖዶችን ማስተናገድ የሚችል ቴክኖሎጂን መጠቀም ማለት ነው። ይህ በመጨረሻ አቅምን ማሳደግ እና ትላልቅ ፓነሎችን ለመስራት መፍቀድ ማለት ነው።

ፈተና #2፡ ረጅም አጭር ሙከራ በከፍተኛ-impedance መስቀለኛ መንገድ ላይ

አጭር ፈተና በአይሲቲ ጊዜ የሚካሄድ መደበኛ ኃይል የሌለው ፈተና ነው። ይህ ሙከራ በ PCBA ላይ ባሉ ክፍሎች መካከል የማይፈለጉ ቁምጣዎችን ይፈትሻል። የአጭር ጊዜ ሙከራው በሚቀጥሉት የኃይል ሙከራዎች ደረጃ ቦርዱን ከጉዳት ለመጠበቅ ይረዳል። ቴክኖሎጂ እየዳበረ ሲመጣ በከፍተኛ ፍጥነት መጨመር ላይ ያሉ ኖዶች እየጨመረ መጥቷል, ይህም እየጨመረ በመጣው የሲግናል ጥራት ፍላጎት, ዝቅተኛ የኃይል ፍጆታ እና የተሻሻለ ተግባራት ምክንያት ነው.

ነገር ግን፣ ለከፍተኛ ግፊት መስቀለኛ መንገድ አጭር የፍተሻ ቆይታ በተለይ ረዘም ያለ ነው። በአማካይ ከዝቅተኛ-ኢምፔዳንስ መስቀለኛ መንገድ ጋር ሲነፃፀር ከፍተኛ-ኢምፔዳንስ ኖድ ለመሞከር ሦስት ጊዜ ይወስዳል. ይህ በሙከራ ላይ ያለው ልዩነት የሚፈጠረው በዝቅተኛ ፍሰት ምክንያት ረዘም ያለ የማረጋጊያ ጊዜ በሚጠይቁ ከፍተኛ-impedance nodes ልዩ ባህሪያት እና አነስተኛ መጠን ያለው ጫጫታ እንዴት በመለኪያዎች ላይ ተጽዕኖ እንደሚያሳድር ነው። ስለዚህ ሞካሪዎች ትክክለኛ ንባቦችን ለማረጋገጥ የቮልቴጁን ወይም የወቅቱን ሁኔታ ለማረጋጋት የሙከራ ምልክቱን ረዘም ላለ ጊዜ ማመልከት አለባቸው። በተጨማሪም አጭር ማግለል በሚፈጠርበት ጊዜ ውስብስብነት አለ አጭር ከፍተኛ-ኢምፔዳንስ መስቀለኛ መንገድ ላይ ሲገኝ, የተለዩ አጫጭር አንጓዎችን መለየት እና መለየት የበለጠ ውስብስብ ሂደት ሊሆን ይችላል. ይህ የተራዘመ የፍተሻ ጊዜ የአምራች መስመሩን አጠቃላይ የፍተሻ መጠን ሊያደናቅፍ ስለሚችል ለውጤታማነት እና ለምርት ፍጥነት ፈተናዎችን ይፈጥራል።

ከፍተኛ ግፊት ያላቸውን አንጓዎች ከመሞከር ጋር ተያይዘው ያሉትን ተግዳሮቶች ለመፍታት፣ የተሻሻለው አጭር ሙከራ ሁለት ደረጃዎችን ያካትታል፡ የማወቅ ደረጃ እና የማግለል ደረጃ። በተለይ ለከፍተኛ-impedance አንጓዎች አጭር ማወቂያን ውጤታማነት ለማሳደግ የተነደፈ፣ ይህ አዲስ ስልተ-ቀመር ዝቅተኛ-impedance አንጓዎች ወይም የታወቁ ቁምጣዎች ላሉት አንጓዎች ተፈጻሚ አይሆንም።

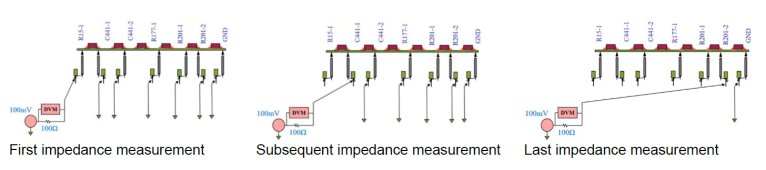

ምስል 1፡ ባለ ሁለትዮሽ መታወቂያውን ተጠቅመው በቡድን የተከፋፈሉ እና አጫጭር ሱሪዎችን ለመፈተሽ የመቋቋም አቅም ይለካሉ።

ቦርዱ 100 ከፍተኛ ጫና የሚፈጥሩ አንጓዎችን የያዘበትን ሁኔታ ተመልከት። በዚህ ሁኔታ, እያንዳንዱ መስቀለኛ መንገድ ባለ 7-ቢት መለያ ርዝመት ይኖረዋል. በተሻሻለው አጭር ፈተና ትግበራ የፈተና ሂደቱ በከፍተኛ ሁኔታ ተስተካክሎ ነበር, ይህም ፈተናውን ከ 100 ይልቅ ለመጨረስ ሰባት ድግግሞሽ ብቻ ነው.

በገለልተኛ ደረጃ፣ አጭር ዙር ከተገኘ፣ የተሻሻለው የአጭር መፈተሻ ዘዴ የግማሽ ቴክኒኮችን በመጠቀም ያልተጠበቀው አጭር የተከሰተባቸውን ልዩ ኖዶች ለማመልከት መደበኛውን ስልተ ቀመር ያሳያል። ሆኖም ግን, ዋናው ልዩነት በቅደም ተከተል ነው: አጭር ኖዶች መጀመሪያ ላይ ከአንድ ቡድን እና ከሌላው ተለይተው ይታወቃሉ, ይህም የመለየት ሂደቱን ውጤታማነት ያመቻቻል.

ተግዳሮቶች #3፡ በሰርኩዩት ሙከራ ውስጥ ልዕለ አቅም ያላቸው (ከ1 እስከ 100 ፋራዶች) መሞከር

ሱፐርካፕሲተሮች ብዙውን ጊዜ ሱፐር ካፕስ በመባል የሚታወቁት ከ 1 ፋራድ እስከ 100 ፋራድ ባለው ከፍተኛ አቅም ተለይተው የሚታወቁ የ capacitors አይነት ናቸው። Capacitors, በአጠቃላይ, በኤሌክትሮስታቲክ ኃይል መልክ ኃይልን ለማከማቸት የተነደፉ ኤሌክትሮኬሚካል መሳሪያዎች ናቸው.

የሱፐርካፓሲተሮች ልዩ ሃይል የማከማቸት አቅም በተለያዩ አፕሊኬሽኖች ውስጥ በተለይም እንደ ኤሌክትሪክ እና ድቅል ተሸከርካሪዎች (ኢቪ/ኤቪኤስ) እና ተሰኪ ሃይብሪድ ኤሌክትሪክ ተሽከርካሪዎችን (PHEVs) በመደገፍ ላይ ያደርጋቸዋል። ለማቆም ጅምር ተግባር፣ ለፈጣን ፍጥነት እና ለዳግም ብሬኪንግ ስራዎች ያገለግላሉ።

ከአውቶሞቲቭ አፕሊኬሽኖቻቸው በተጨማሪ ሱፐርካፓሲተሮች እንደ ሁለተኛ የኃይል ምንጭ ሆነው ያገለግላሉ፣ ይህም ውድቀት በሚከሰትበት ጊዜ ወይም በጅማሬ ሂደቶች ውስጥ ወሳኝ ለሆኑ ስርዓቶች የአደጋ ጊዜ ምትኬ ኃይልን ይሰጣል። በተጨማሪም በተሸከርካሪው ኤሌክትሪክ ሲስተም ውስጥ የተረጋጋ የቮልቴጅ መጠን እንዲኖር በማድረግ የኃይል ጥራትን በማሳደግ ረገድ ወሳኝ ሚና ይጫወታሉ። ይህ መረጋጋት ሚስጥራዊነት ያለው የኤሌክትሮኒክስ አካላት ተከታታይ እና አስተማማኝ የኃይል አቅርቦት መቀበላቸውን ያረጋግጣል, ይህም ለአጠቃላይ የስርዓት አስተማማኝነት እና አፈፃፀም አስተዋፅኦ ያደርጋል.

ስለዚህ ከፍተኛ አቅም ያላቸውን ኃይል መሙላት፣ መሞከር እና ማስወጣት በጣም አስፈላጊ ነው።

ምስል 2፡ የሱፐር ካፕ ሙከራ ግንኙነት

ተግዳሮት # 4፡ ዝቅተኛ የአሁን መለኪያዎች በወረዳ ውስጥ ሙከራ

ተንቀሳቃሽ መሳሪያዎች፣ የህክምና መሳሪያዎች እና አውቶሞቲቭ አሃዶችን ጨምሮ የውሃ ​​ማፍሰስ እና የእንቅልፍ ሞገዶች በተለያዩ መሳሪያዎች አፈጻጸም ውስጥ ወሳኝ ሚና ይጫወታሉ። እነዚህ ሞገዶች በተለይ የመሳሪያውን የኃይል ፍጆታ ጉልህ የሆኑ ጠቋሚዎች ናቸው፣ ይህም ባትሪ መሙላት ወይም መተካት ከማስፈለጉ በፊት ለምን ያህል ጊዜ እንደሚሰራ ማወቅ ይችላሉ።

በአውቶሞቲቭ አፕሊኬሽኖች ውስጥ፣ የሞተር መቆጣጠሪያ አሃዶች (ECUs) የፍሳሽ እና የእንቅልፍ ሞገድን የመቆጣጠር አስፈላጊነትን በምሳሌነት ያሳያሉ። ECUዎች እንደ የአየር ንብረት ቁጥጥር፣ የአየር ከረጢት አስተዳደር እና ፀረ-መቆለፊያ ብሬኪንግ ሲስተምስ ያሉ በሞተር ስራ ውስጥ ያሉ ወሳኝ ተግባራትን ይቆጣጠራሉ። በ ECU ዎች ውስጥ የእነዚህን ጅረቶች ውጤታማ ያልሆነ አያያዝ በባትሪው ላይ አላስፈላጊ ፍሳሽን ያስከትላል፣ ይህም የባትሪ ዕድሜን ሊያጥር እና የኤሌክትሪክ ብልሽቶችን ያስከትላል።

ከቅልጥፍና ስጋቶች ባሻገር፣ የውሃ ፍሰት ከፍተኛ የደህንነት ስጋት ይፈጥራል። በእነዚህ ሞገዶች የሚፈጠሩ ብልሽቶች በ ECU ዎች ውስጥ ለደህንነት ወሳኝ የሆኑ ወረዳዎች ያልተጠበቀ ባህሪ እንዲኖራቸው ሊያደርግ ይችላል፣ ይህም አደገኛ ሁኔታዎችን ሊያስከትል ይችላል። ለምሳሌ፣ የተበላሹ የደህንነት ስርዓቶች በግጭት ወቅት የአየር ከረጢቶችን አለማሰማራትን ሊያስከትል ይችላል። እነዚህን ሊሆኑ የሚችሉ አደጋዎችን ግምት ውስጥ በማስገባት ዝቅተኛ የወቅቱ መለኪያዎች በጣም አስፈላጊ ናቸው.

ፈተና #5፡ በ PCBA ላይ የተገደበ የሙከራ መዳረሻ

የከፍተኛ ጥግግት PCBA አጠቃላይ ሙከራን ለማግኘት የፈተና ነጥቦችን በሁሉም ወረዳዎች ውስጥ በእያንዳንዱ የኤሌክትሪክ መስቀለኛ መንገድ ላይ እንዲቀመጥ ይጠይቃል፣ ይህም የውስጠ-ዑደት ሞካሪው የተሟላ የአካል ክፍሎች እና የግንኙነት ሙከራዎችን እንዲያደርግ ያስችለዋል። ነገር ግን፣ ጥቅጥቅ ባለው PCBA ውስጥ ባሉ ሁሉም የኤሌክትሪክ ኖዶች ላይ የሙከራ ነጥቦችን ማስተናገድ ተግባራዊ ሊሆን አይችልም። ይህ በፈተና ነጥብ ምደባ ላይ ያለው ገደብ ለከፍተኛ የ PCBA የሙከራ ሽፋን መቀነስ ያስከትላል።

ይህ ለእነዚህ ዘለላዎች አውቶማቲክ ክላስተር ፎርሜሽን እና የሙከራ ማመንጨትን በማስተዋወቅ ሊፈታ ይችላል። አውቶሜትድ ባህሪ ተገብሮ አናሎግ ክላስተር ያለውን ተመጣጣኝ እክል ያሰላል እና ከመለኪያ ውጤቶች ጋር ያወዳድራል። በመቀጠል፣ ጥቅጥቅ ባሉ PCBAs ላይ የክላስተር ክፍሎችን ለመለካት የተዘጋጀ አጠቃላይ የሙከራ እቅድ መፍጠር። ይህም ክላስተሮችን በእጅ ለመለየት እና ፈተናዎችን ለማመንጨት የሚያስፈልገውን የምህንድስና ጥረት በእጅጉ ይቀንሳል።

ምስል 3፡ የመሳሪያ ዓይነቶች እና የትኞቹ መሳሪያዎች ለክላስተር ሙከራ ተቀባይነት አላቸው።

የተሻሻለው የክላስተር ሙከራ ስልተ-ቀመር በከፍተኛ ጥግግት ውስጠ-ሰርክዩት ሞካሪ ውስጥ ይተዋወቃል እና አስተማማኝ ተገብሮ የመሳሪያ ስብስቦችን ለመፍጠር እና የሙከራ እቅዶችን ለመፍጠር አውቶማቲክ መፍትሄን ያቀርባል። ከላቁ ክላስተር ቤተ-መጽሐፍት (ACL) የአልጎሪዝምን ኃይል መጠቀም ውጤታማ ክላስተር መፈጠርን ያረጋግጣል። የሚቀጥሉት ደረጃዎች ጥብቅ የሃርድዌር መስፈርት ማረጋገጫን ያካትታሉ፣ ይህም ለሙከራ ዓላማ ታማኝ ዘለላዎችን ለመለየት አስተዋፅዖ ያደርጋል። ሂደቱን በማሳለጥ፣ ጀማሪ የሙከራ መሐንዲሶች እንኳን ፈተናዎችን በብቃት ማከናወን ይችላሉ። ይህ እድገት ደንበኞች በተሻሻለ የፍተሻ ትክክለኛነት፣ ፈጣን የፍተሻ አፈፃፀም እና በአምራች ሂደታቸው የተሻሻለ አስተማማኝነት እንዲደሰቱ ያስችላቸዋል፣ ሁሉም በራስ-ሰር ክላስተር የሙከራ ስልተ-ቀመር አመቻችቷል።

ማጠቃለያ

የዛሬውን የ PCBA ፈተና ፈተናዎች ለመፍታት፣ የድግግሞሾችን ብዛት መቀነስ አስፈላጊ ነው፣ በዚህም ምክንያት ከፍተኛ ጥግግት ላላቸው PCBAs የሚያስፈልገውን የፍተሻ ጊዜ ይቀንሳል። ፈጣን የሙከራ ጊዜዎችን በማንቃት እና የፈተና ሽፋንን እንደገና በማሰብ አምራቾች ውስብስብ ነገሮችን ማሸነፍ ይችላሉ።

ምንጭ ከ: EE ታይምስ
